금화레이저제관

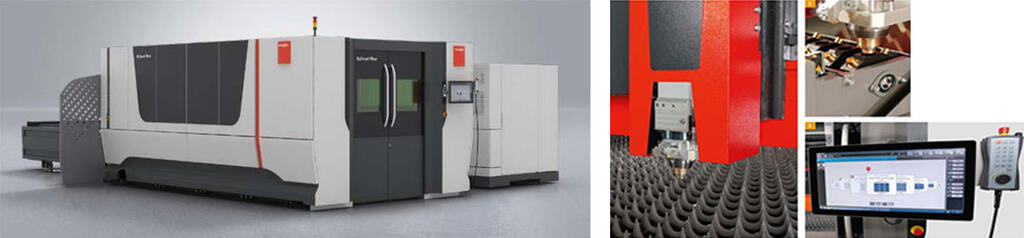

레이저 By Smart Fiber / 2대

	BySmart Fiber 3015	BySmart Fiber 4020
길이	10,495 mm	12,765 mm
폭	6,903 mm	7,535 mm
높이	2,880 mm	2,880 mm
표준 자재 사이즈 (X)	3,000 mm	4,000 mm
표준 자재 사이즈 (Y)	1,500 mm	2,000 mm
가공 영역 (X)	3,106 mm	4,120 mm
가공 영역 (Y)	1,582 mm	2,110 mm
가공 영역 (Z)	100 mm	100 mm
최대 이송 속도 (X/Y축 평행)	100 m/min	100 m/min
최대 이송 속도, 동시 이송	140 m/min	140 m/min
R축의 양측 위치 반복 정밀도(ISO 230-2:2014(E)에 따름)	0.05 mm	0.05 mm
M축 양면 위치 정밀도 평균값(ISO 230-2:2014(E)에 따름)	0.1 mm	0.1 mm
자재 모서리 감지 정밀성 (±)	0.5 mm	0.5 mm
최대 자재 무게	1,100 kg	1,900 kg
양쪽 셔틀테이블에 허용되는 최대 자재 무게	1,850 kg	3,200 kg
시스템 무게(집진기, 칠러 및 부품 컨베이어 미포함)	11,800 kg	14,800 kg
테이블 교환 시간	27 s	36 s
운영	ByVision Cutting 터치 스크린 및 매뉴얼 키 조작 방식

발진기	Fiber 2000	Fiber 3000	Fiber 4000	Fiber 6000	Fiber 8000	Fiber 10000
출력	2,000 W	3,000 W	4,000 W	6,000 W	8,000 W	10,000 W
제어 범위	200-2,000 W	300-3,000 W	400-4,000 W	600-6,000 W	800-8,000 W	1000-10,000 W
파장	Fiber	Fiber	Fiber	Fiber	Fiber	Fiber
연강(가공 가능한 최대 자재 두께) *	12 mm	20 mm	20 mm	25 mm	25 mm	25 mm
연강(Beam Shaper 옵션을 적용한 경우) *					30 mm	30 mm
스테인레스 연강(가공 가능한 최대 자재 두께) *	6 mm	12 mm	15 mm	30 mm	30 mm	30 mm
알루미늄(가공 가능한 최대 자재 두께) *	8 mm	12 mm	20 mm	30 mm	30 mm	30 mm
황동(최대 자재 두께) *	4 mm	6 mm	8 mm	15 mm	15 mm	15 mm
구리(최대 자재 두께) *	4 mm	6 mm	8 mm	12 mm	12 mm	12 mm
전체 시스템의 소비전력 BySmart Fiber 3015 **	14 kW	14 kW	15 kW	17 kW	18 kW	18 kW
전체 시스템의 소비전력 BySmart Fiber 4020 **		14 kW	15 kW	17 kW	18 kW	18 kW

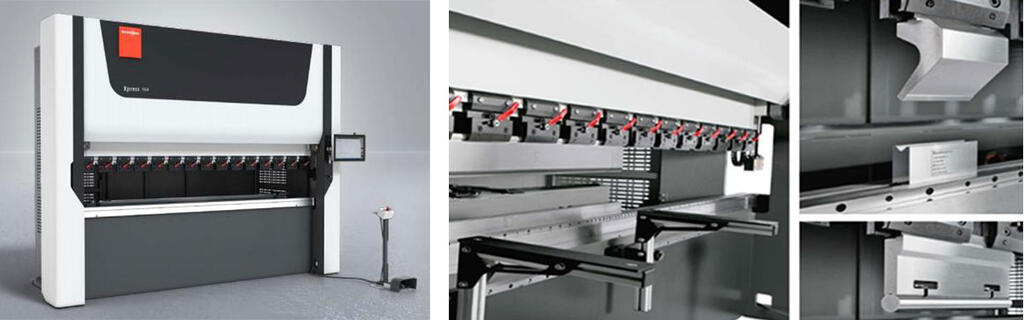

	Xpress 50/1050	Xpress 80/2100	Xpress 100/3100	Xpress 160/3100
길이	1,680 mm	2,740 mm	3,740 mm	3,740 mm
폭	1,717 mm	1,850 mm	1,850 mm	1,850 mm
높이	2,680 mm	2,680 mm	2,800 mm	2,800 mm
총 톤수	500 kN	800 KN	1,000 KN	1,600 KN
절곡 길이	1,050 mm	2,100 mm	3,100 mm	3,100 mm
표준 스트로크	200 mm	200 mm	250 mm	250 mm
데이라이트	500 mm	500 mm	550 mm	550 mm
양 측면 프레임 간격	1,100 mm	2,150 mm	3,150 mm	3,150 mm
테이블 폭	60 mm	60 mm	60 mm	60 mm
최대 벡게이지 범위(X축)	500 mm	800 mm	800 mm	800 mm
X축 거리	300 mm	500 mm	500 mm	500 mm
X축 속도	400 mm/s	400 mm/s	400 mm/s	400 mm/s
X축 정확도	0.05 mm	0.05 mm	0.05 mm	0.05 mm
R축 거리	100 mm	100 mm	100 mm	100 mm
R축 속도	100 mm/s	100 mm/s	100 mm/s	100 mm/s
R축 정확도	0.05 mm	0.05 mm	0.05 mm	0.05 mm
Z축 거리	650 mm	1,300 mm	2,300 mm	2,300 mm
Z축 속도	600 mm/s	600 mm/s	600 mm/s	600 mm/s
Y축 최대 이송 속도	150 mm/s	150 mm/s	150 mm/s	150 mm/s
Y축 최대 절곡 속도	10 mm/s	10 mm/s	10 mm/s	10 mm/s
Y축 정확도	0.01 mm	0.01 mm	0.01 mm	0.01 mm
오일량	105 l	180 l	250 l	250 l
메인 모터 출력	4 kW	7.5 kW	7.5 kW	11 kW
무게	3.5 t	6 t	8 t	9 t
